Sastav sistema u vezi sa kalupom

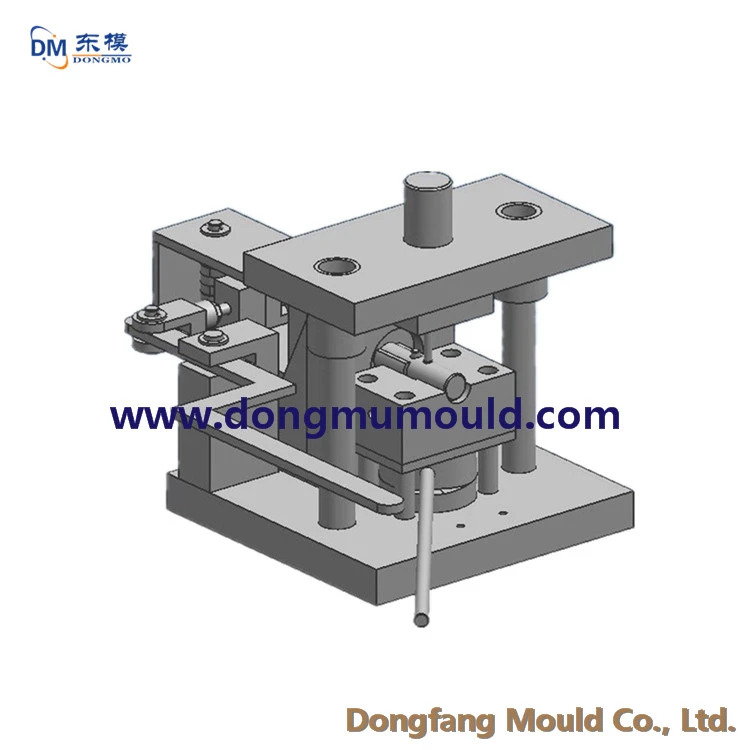

Kalup se sastoji od niza povezanih sistema, koji se međusobno nadopunjuju, tako da se kalup može normalno koristiti. Uobičajeni kalupi uključuju sisteme zatvaranja, sisteme za izbacivanje, sisteme za izvlačenje jezgra i druge posebne dizajne.
Jedna, površina za razdvajanje
Kocka se sastoji od dva dijela sa strane muške i ženske kocke. Sučelje dva dijela naziva se površina za razdvajanje matrice, koja ima funkciju razdvajanja matrice i ispuha. Zbog razlika u metodama oblikovanja različitih kalupa, lako se proizvesti udubljenje i čvor, što utiče na izgled i tačnost proizvoda, tako da pri odabiru površine za razdvajanje moramo obratiti pažnju na sljedeći sadržaj:
1. Ne postavljajte ga na očigledan položaj kako ne biste uticali na izgled proizvoda.
2. Prilikom otvaranja kalupa, proizvod treba ostaviti sa strane mehanizma za vađenje kalupa.
3. Za proizvode sa visokim zahtevima za koaksijalnost, dizajnirajte šupljinu na istoj strani što je više moguće.
4. Izbjegavajte dugo povlačenje jezgra i razmislite o postavljanju u smjeru otvaranja kalupa.
5. Pokušajte da ne koristite lučno razdvajanje delova, što će uticati na izgled proizvoda.
6. Za plastiku sa dobrom fluidnošću i lakim prelivanjem, treba koristiti metodu cijepanja kako bi se izbjeglo stvaranje neobrađenih rubova.
7. Ako je kalup visok, a nagib vađenja je mali, kako bi se olakšalo vađenje kalupa, preporučljivo je podijeliti kalup od sredine i podijeliti šupljinu na dvije strane.
Drugo, nagib za vađenje kalupa
Nagib otpuštanja može pomoći proizvodu da izađe iz kalupa, veličina nagiba prema obliku proizvoda, materijalu, strukturi kalupa, preciznosti površine i dizajnu metode obrade, općenito 1-3 stepeni, ne postoji tačna vrijednost i formula, uglavnom u skladu sa empirijskom vrednošću. Bez uticaja na izgled i performanse proizvoda, što je veći nagib vađenja iz kalupa, to bolje.
Tri, konveksna kolona
Konveksni stup je podignuti cilindar na proizvodu matrice, koji ima karakteristike jačanja periferne čvrstoće rupe, sklapanja rupe i povećanja lokalne visine. Dizajn konveksnog stuba treba da bude u skladu sa sledećim:
1, njegova visina nije veća od dva puta od vlastitog promjera je odgovarajuća, u suprotnom se mora dodati pojačanje.
2, njegov položaj ne bi trebao biti preblizu kutu ili bočnom zidu, kako bi se olakšala obrada.
3, poželjno je odabrati okrugli, kako bi se olakšala obrada i protok materijala, kao što na dnu može biti viši od donje površine 0.3-0.5 mm.
Četiri, rupa
Mnogi proizvodi za brizganje imaju rupe, metoda dizajna rupa je sljedeća: direktno na kalupu proizvoda; Prvo rezervišite rupe u proizvodu, a zatim završite sa mašinskom obradom; Nakon formiranja, potpuno se buši mašinski. Dizajn rupa treba obratiti pažnju na sljedeće točke:
1, razmak između rupe i rupe trebao bi biti veći ili jednak 2 puta veći od otvora.
2, udaljenost između rupe i ruba proizvoda treba biti veća od 3 puta većeg otvora.
3, udaljenost između rupe i bočne stijenke proizvoda treba biti 0.75 puta veća od otvora.
